Systemschema

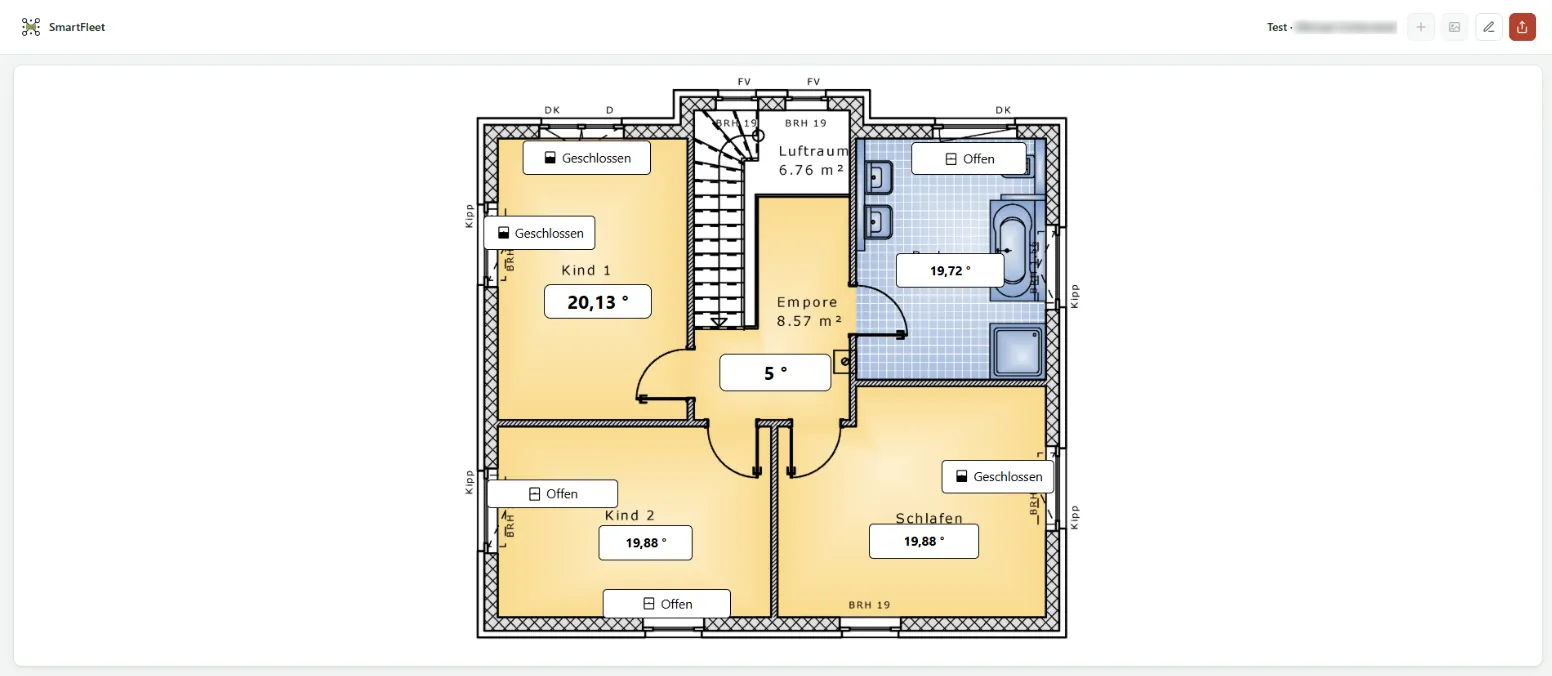

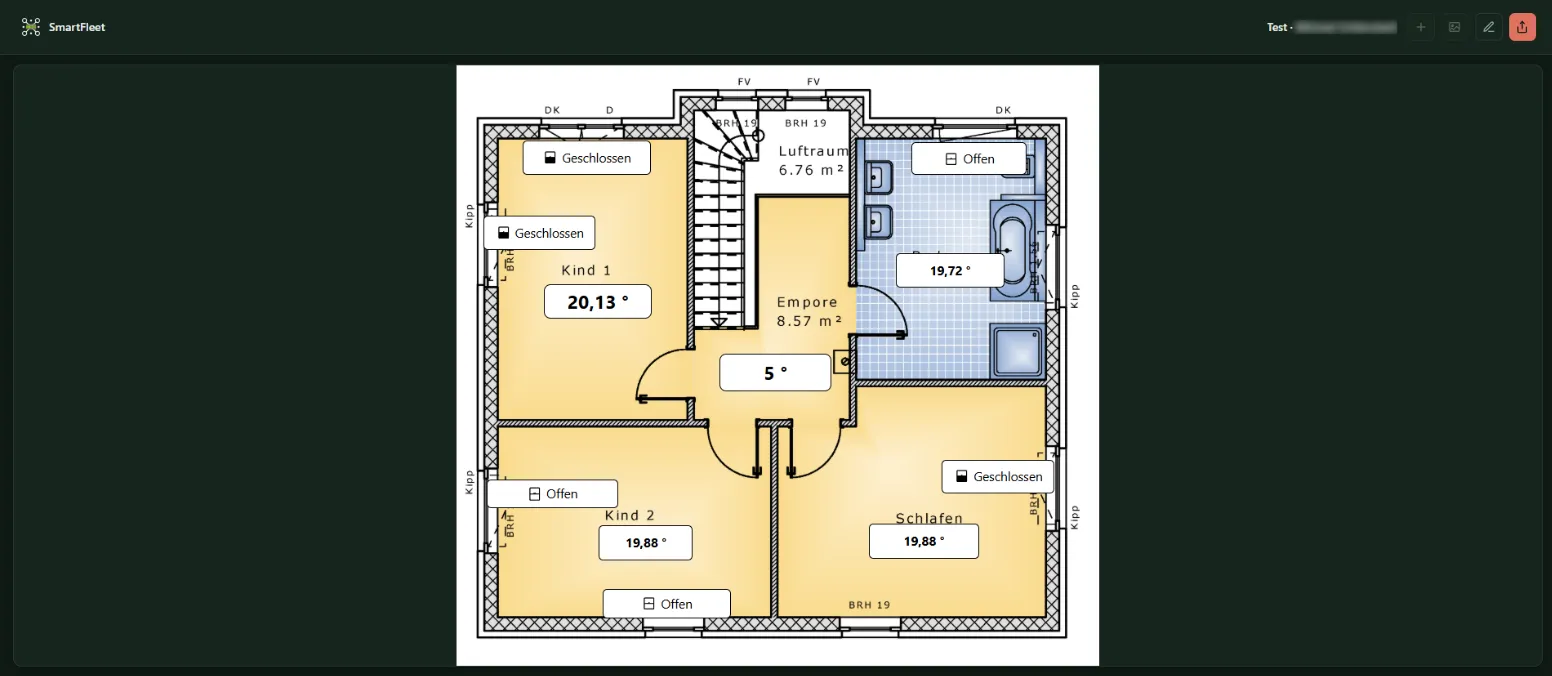

Ein Systemschema ist ein Bild – ein Grundriss, ein Heizungsschema, ein Foto des Schaltschranks – mit Werten, die an der richtigen Stelle stehen. Ein geöffnetes Systemschema aktualisiert sich jede Minute selbst. Systemschemas gibt es je Standort und je Miniserver.

Systemschema anlegen

Reiter Systemschema → Neues Systemschema, Namen eingeben, Anlegen.
Öffnen und Bearbeiten wählen.
Unter Hintergrundbild ein Bild hochladen. Die Anzeige ist Originalgröße, Passend skaliert oder Verzerrt. Ohne Bild steht eine leere Fläche im Verhältnis 16:9 zur Verfügung.
Mit Element hinzufügen Elemente setzen und auf dem Bild verschieben.
Bearbeiten beenden und speichern.

Elemente

Gruppe	Arten
Werte	Systemwert, Gerätewert
Beschriftung	Text, Fläche
Links	Externer Link, Link auf ein Systemschema, Link auf ein Dashboard

Bei Werten lässt sich wählen, welche Kennzahl angezeigt wird (Aktuell, Minimum, Maximum, Mittel) und mit welcher Einheit. Für Werte, die nur 0 oder 1 sind, übersetzt die Wertzuordnung sie in Wörter, etwa Aus/Ein oder Zu/Auf, oder in eigene Texte. An Elemente lassen sich auch Symbole setzen, die je nach Zustand wechseln.

Im Abschnitt Darstellung stehen Schrift, Farben, Rahmen, Drehung (Grad) und Ebene.

Mit den Link-Elementen entsteht aus mehreren Systemschemas und Dashboards eine zusammenhängende Anlagenansicht: vom Grundriss zum Heizungsschema und zurück.

Verwalten

Umbenennen, Löschen und Freigaben funktionieren wie bei den Dashboards. Bearbeiten darf ab der Rolle Administrator; bearbeiten geht nur in einem ausreichend breiten Fenster, ansehen auf jedem Gerät.

Über der Tabelle steht, wie viele Systemschemata an diesem Standort angelegt sind und wie viele die Lizenz erlaubt. Gezählt wird der ganze Standort, auch wenn die Tabelle an einem Miniserver nur dessen Systemschemata zeigt. Ist die Grenze erreicht, ist Neues Systemschema gesperrt. Die Grenzen je Stufe stehen unter Lizenzstufen.
