Anlagendokumentation
Der Reiter Dokumentation auf der Geräteseite eines Miniservers erzeugt aus der aktuellen Projektdatei eine vollständige Anlagendokumentation. Gepflegt werden muss dafür nichts: Nach jedem Programm-Update ist sie auf dem neuen Stand.
Im Reiter selbst steht eine Vorschau, in der Überschrift mit dem Zusatz (Vorschau). Sie zeigt nur die Hardware mit ihren Ein- und Ausgängen, ohne Nutzer, virtuelle Ein- und Ausgänge, Modbus und Zugangsdaten. Die vollständige Dokumentation entsteht beim Herunterladen.
- Übersicht: Ersteller, Kunde, Firmware, Programmdatum, Ort und Kennzahlen der Anlage (Räume, Kategorien, Nutzer, Objekte)
- Hardware: Miniserver, Erweiterungen, Tree- und Air-Geräte mit Seriennummer und Einbauort
- Eingänge und Ausgänge mit Anschluss, Bezeichnung, Raum und Kategorie
- Virtuelle Ein-/Ausgänge, Modbus und KNX-Adressen
- Nutzergruppen und Nutzer
Skizzen der Hardware

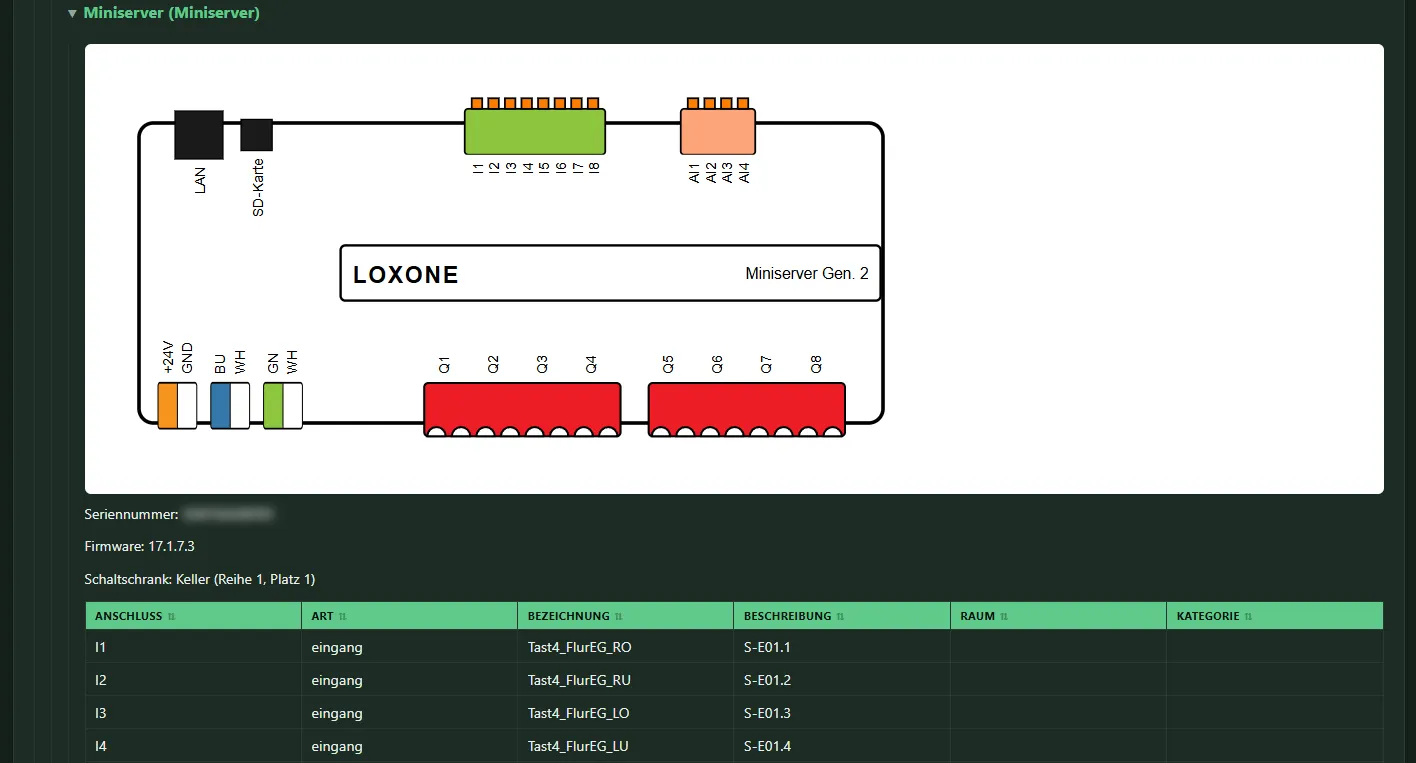

Abschnitt betitelt „Skizzen der Hardware“Zu jedem Miniserver und jeder Erweiterung zeichnet die Dokumentation eine Skizze des Geräts mit seinen Anschlüssen. Darunter stehen Seriennummer, Einbauort im Schaltschrank und eine Tabelle, welcher Anschluss welchen Eingang oder Ausgang aus dem Programm trägt – mit Bezeichnung, Beschreibung, Raum und Kategorie.
Herunterladen

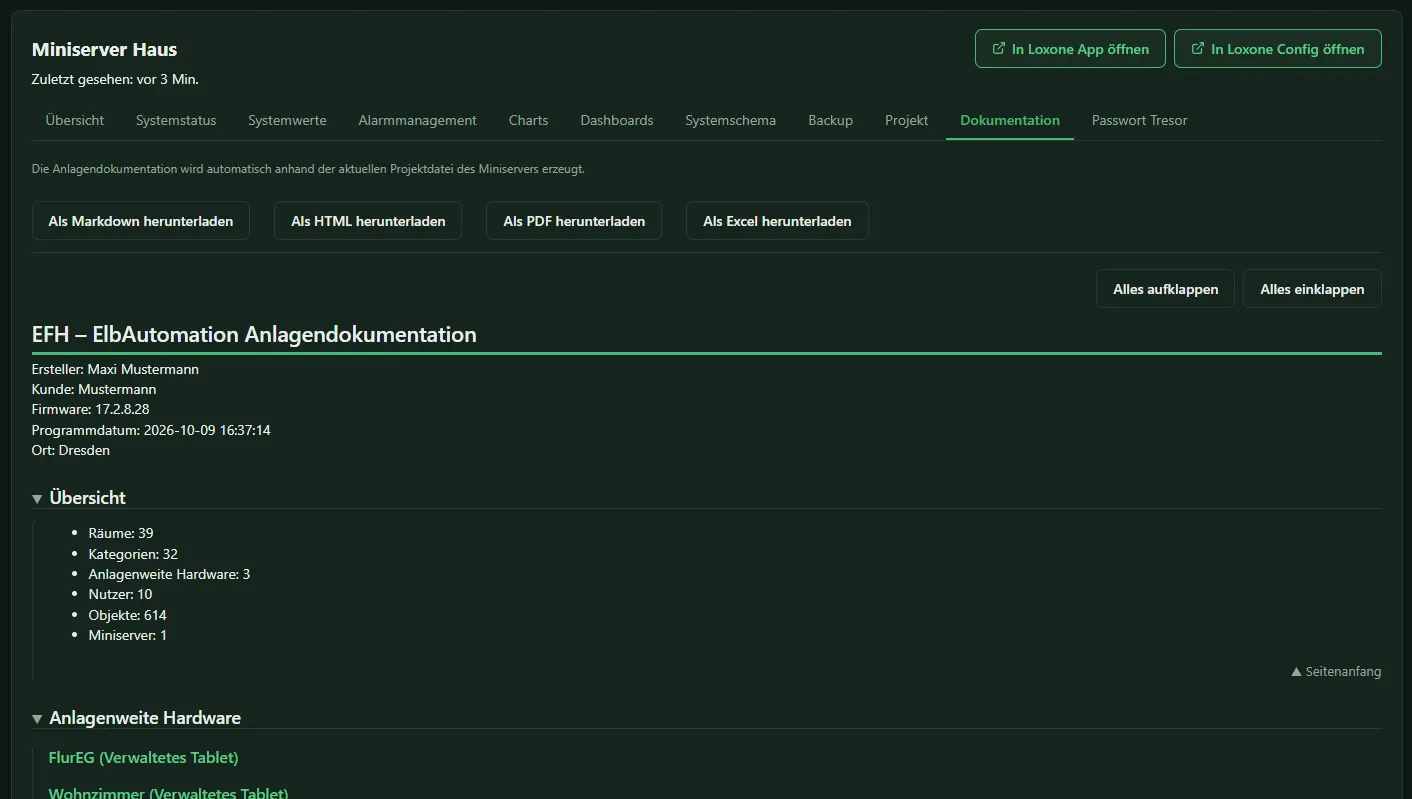

Abschnitt betitelt „Herunterladen“Die vollständige Dokumentation gibt es zum Herunterladen: Als PDF herunterladen, Als Excel herunterladen, Als HTML herunterladen und Als Markdown herunterladen. Die PDF-Fassung eignet sich zur Übergabe an den Kunden, die Excel-Fassung zum Weiterverarbeiten.
Sie entsteht aus der gespeicherten Projektdatei. Liegt die verschlüsselt (siehe Projektdateien), tragen die Buttons ein Schloss und fragen nach dem Masterpasswort des Passwort-Tresors. Ist die Projektdatei nicht gespeichert, weil der Standort keinen Tresor hat, sind die Buttons gesperrt; die Vorschau bleibt.
Die Anlagendokumentation braucht die automatische Programmsicherung (Reiter Projekt). Sehen darf sie ab der Rolle Betrachter Plus.
Wenn sich die Projektdatei nicht lesen lässt
Abschnitt betitelt „Wenn sich die Projektdatei nicht lesen lässt“Enthält die Projektdatei einen Fehler, zeigt der Reiter statt der Dokumentation eine rote Box, etwa Die Projektdatei lässt sich nicht lesen.
. Die Buttons zum Herunterladen fallen dann weg. In der Box stehen die technischen Angaben: Art des Fehlers, Fundstelle mit Zeile und Spalte, ein Auszug der Stelle, Größe und Prüfsumme der Datei sowie die Versionen von SmartFleet, PHP und libxml. Im Auszug erscheinen Steuerzeichen und Bytes außerhalb von ASCII als \xNN, damit ein Kodierungsfehler sichtbar wird. Mit Angaben kopieren landen die Angaben in der Zwischenablage. Für eine Fehlermeldung genügen diese Angaben oder ein Bildschirmfoto der Box.
